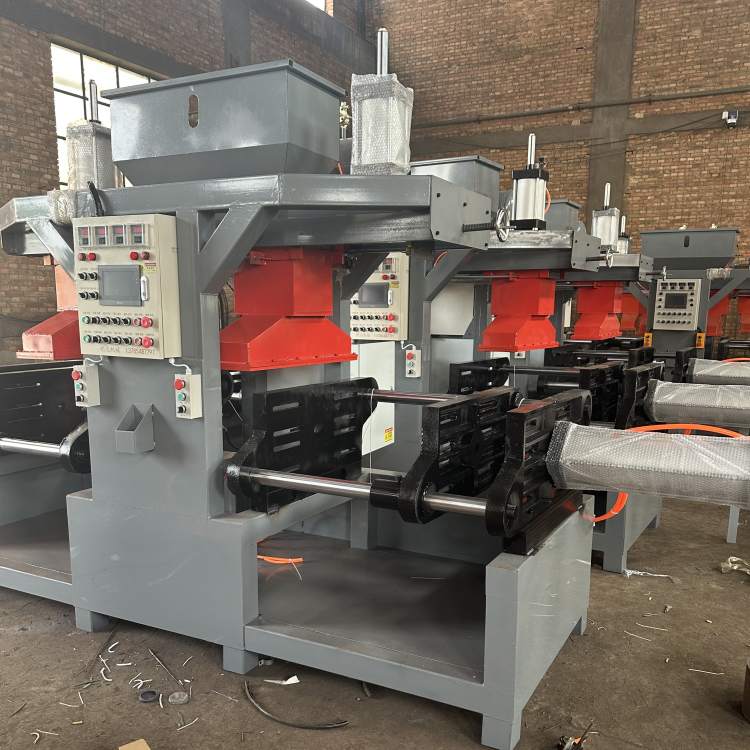

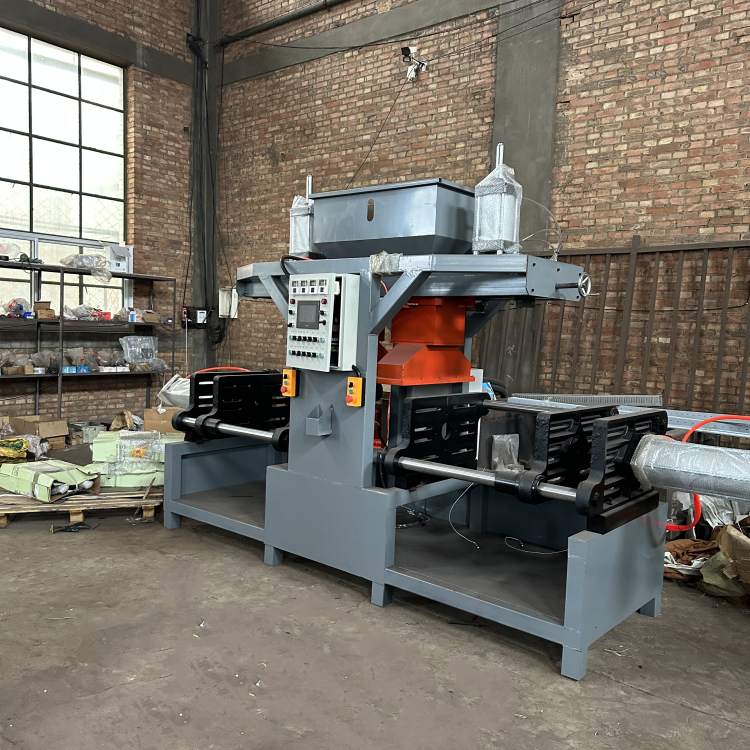

覆膜砂射芯機在鑄造生產中雖具有有效、準確的成型優勢，但其缺點和不足主要體現在設備性能、工藝控制、材料特性及維護成本四個方面，具體分析如下：
一、設備性能局限
氣壓穩定性要求高
射芯機依賴壓縮空氣驅動射砂過程，若氣壓不足（低于0.3-0.5MPa）或波動，會導致射砂不滿、砂芯疏松，直接影響鑄件質量。例如，在復雜薄壁鑄件生產中，氣壓不穩定可能引發局部強度不足，增加廢品率。
模具磨損與結垢問題
模具磨損：長期使用后，模具分盒面間隙可能增大，導致跑砂現象，需頻繁更換模具或調整間隙。
結垢：覆膜砂中的樹脂在射砂過程中受氣流沖擊，部分樹脂破裂并粘附于芯盒表面，形成硬化樹脂垢。這不僅影響砂芯外觀質量，還可能加速模具報廢，增加維護成本。
二、工藝控制難度大
射砂壓力與時間控制
射砂壓力過高會導致砂芯表面疏松，壓力過低則射砂不滿。例如，形狀簡單的砂芯可選用較低射砂壓力，而細薄砂芯需更準確的壓力控制。
射砂時間過短（低于3秒）可能導致砂型未成型，時間過長則增加生產周期。
溫度控制敏感
模具溫度需嚴格控制在220-260℃，溫度不均會導致低溫部位強度偏低（脫殼）或高熱部位表面焦化。例如，芯盒溫度不均勻可能引發鑄件粘砂或氣孔缺陷。
排氣系統依賴性
三、材料特性限制
覆膜砂性能要求高
流動性與透氣性：流動性差的覆膜砂易導致射砂不滿，透氣性差則可能引發氣孔。需選用專用覆膜砂，但成本較高。
熱穩定性：覆膜砂中的樹脂在高熱下燃燒可能減緩鐵水凝固速度，導致鑄件內部縮松。需采用激冷類覆膜砂或內冷鐵解決，但增加工藝復雜度。
樹脂發氣量控制
樹脂砂發氣量大或速度不合適會導致鑄件氣孔。需選用低發氣覆膜砂或比強度高的樹脂，但可能犧牲部分強度或成本。
四、維護與成本挑戰
模具維護成本高
模具需定期清理結垢、調整間隙，甚至更換變形材料。例如，采用變形小的材料作芯盒可減少跑砂，但材料成本上升。
模具設計不合理（如溫度分布不均）需反復改進，增加試制成本。
生產環境要求嚴
需定期去除設備及周圍積砂，防止砂子進入氣缸導致故障。
操作人員需集中監控，禁止同時操作多個閥門，增加人力成本。
五、典型缺陷與解決方案
缺陷類型 產生原因 解決措施
型芯表面疏松 射砂壓力不當、排氣不暢、覆膜砂性能差 調整射砂壓力、提高排氣系統、選用優良覆膜砂
脫殼 模具溫度不均、樹脂熔點低 優化模具結構、選用高熔點樹脂
鑄件氣孔 排氣不暢、樹脂發氣量大 增加排氣塞、選用低發氣覆膜砂
鑄件粘砂 原砂SiO?含量低、型芯表面不致密 調整射砂壓力、采用耐高熱覆膜砂
覆膜砂射芯機的缺點集中于設備穩定性、工藝控制精度、材料性能要求及維護成本。企業需通過優化模具設計、選用高性能覆膜砂、加強設備維護及操作培訓來降低缺陷率。例如，在汽車發動機缸體等精密鑄件生產中，需嚴格控制射砂壓力、溫度及排氣系統，以平衡生產效率與鑄件質量。
